鋳鉄管フランジ接合部用防食ゴムシート
サンタック防食ゴム WH-1000
あらゆる腐食環境(水・酸素・空気・化学薬品)などから鉄を守り、社会に貢献します。
サンタック防食ゴムWH-1000は、気密性・水密性のすぐれたブチルゴムを主成分とした非加硫ゴムシート(厚さ1.5mm)で、エンドレス加工した円筒状のシート(ジョイントスリーブ型)です。
フランジ接合部にセットし、締め付けバンドで両端を巻き締めるだけで、すぐれた防食機能を発揮します。
Products
取扱製品
サンタック防食ゴムWH-1000の特長
-
防食性に優れる
シートは、ブチルゴムを主成分とした柔軟なゴムシートで、絶縁抵抗・耐薬品性・水密性にすぐれていて、鋳鉄管フランジ接合部にセットし、両端を締め付けバンドで強く巻き締めることにより、又、土中埋設後、土圧によりゴムシートが鋳鉄管フランジ接合部にフィットし付着する事により、鋳鉄管フランジ接合部を土壌の腐食環境から遮断し、防食機能を発揮します。
-
耐衝撃性に優れる
ポリエチレンスリーブと比較すると、ゴムシートの厚みが厚く、柔軟である為、土圧によりシートが破損する事はありません。
-
施工が簡単
離型紙をはがしてテープ、及びシートを巻き付けるだけで簡単に施工ができ、施工性が良い為、専門職を必要としません。
又、作業者の汚れ等、負担が少ない為、工期が大幅に短縮できます。 -
火気不要
火気を必要とせず、無公害で安心安全のため、安全面や作業面において優れています。
一般性能
● 補強ゴムシート
| 項目 | 単位 | 規格値 | 測定値 | 試験方法 |
|---|---|---|---|---|
| 色相 | − | 黒 | 黒 | 目視 |
| 密度 | Mg/㎥ | 1.20±0.1 | 1.21 | JIS K 6268 |
| 硬さ | − | 60±5 | 59 | JIS K 6253(Aタイプ) |
| 引張強度 | MPa | 2.0以上 | 2.65 | JIS K 6251 |
| 伸び | % | 200以上 | 430 | JIS K 6251 |
| 脆化温度 | − | 異常なきこと | 異常なし | JIS K 6380(-40℃) |
| 体積抵抗率 | Ω・cm | 1012以上 | 1.4×1015 | JIS K 6911 |
| 耐オゾン性 | − | 亀裂のないこと | 亀裂なし | 40℃・50pphm 20％伸長・100hr |
| 吸水率 | % | 0.5以下 | 0.12 |
JIS K 6258 室温水4日浸漬・室温1Hr静放置 |
使用材料
| 使用材料 | 商品名 | 構成 | 使用材料 | 寸法 | 使用目的 | ||
|---|---|---|---|---|---|---|---|
| 厚さ(㎜) | 幅(㎜) | 長さ(m) | |||||

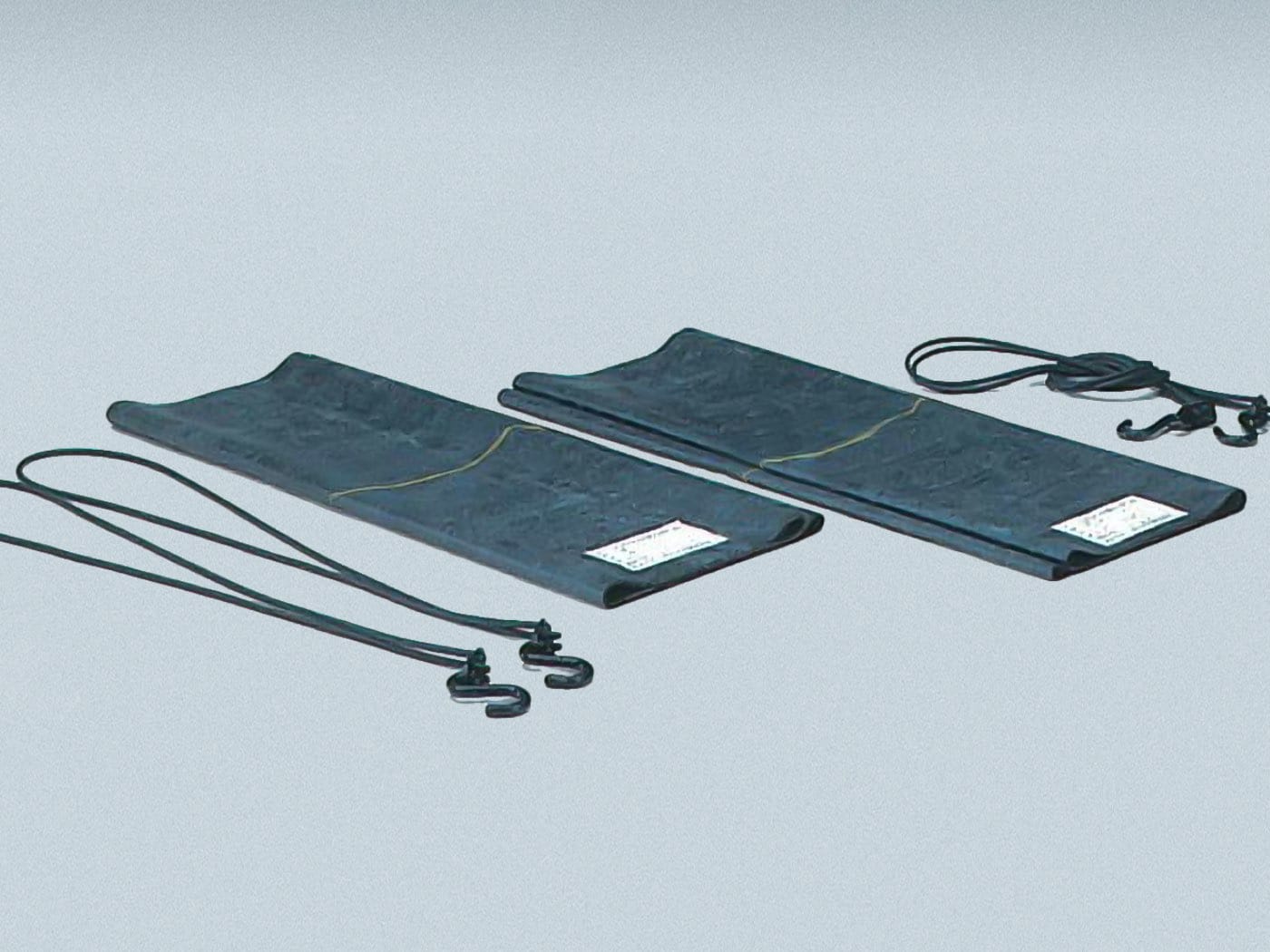

| 防食ゴムシート | サンタック防食ゴム WH-1000 |
ブチルゴム系 | 1.5 | 600 800 1000 |
口径別 | 鋳鉄管フランジ接合部用の防食材 | |
| 締め付けバンド | 締め付けバンド | フック部 | ABS | − | 防食ゴムシートの両端締め付けバンド | ||
| バンド部 | EPDM系 | 5㎜φ | 口径別 | ||||
標準寸法
● 防食ゴムシート(ジョイントスリーブ型)の標準寸法(単位：㎜)
| 口径 | 厚さ | 幅 | 長さ(径) |
|---|---|---|---|
| 75φ | 1.5 | 600 | 266φ |
| 100φ | 1.5 | 600 | 286φ |
| 150φ | 1.5 | 600 | 341φ |
| 200φ | 1.5 | 600 | 394φ |
| 250φ | 1.5 | 600 | 446φ |
| 300φ | 1.5 | 800 | 493φ |
| 400φ | 1.5 | 800 | 642φ |
| 口径 | 厚さ | 幅 | 長さ(径) |
|---|---|---|---|
| 500φ | 1.5 | 800 | 745φ |
| 600φ | 1.5 | 1,000 | 849φ |
| 700φ | 1.5 | 1,000 | 992φ |
| 800φ | 1.5 | 1,000 | 1096φ |
| 900φ | 1.5 | 1,000 | 1220φ |
| 1100φ | 1.5 | 1,000 | 1428φ |

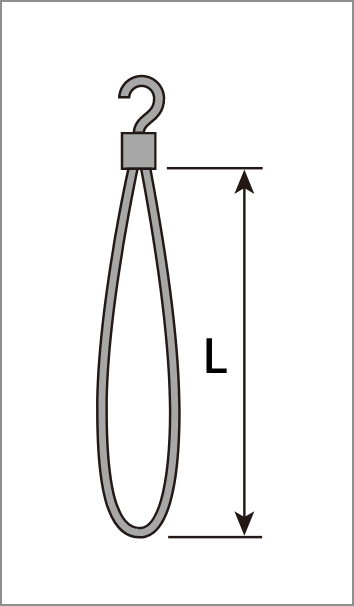

● 締め付けバンドの 口径別の長さ(単位：㎜)
| 口径 | 長さ(L) |
|---|---|
| 75φ | 420 |
| 100φ | 600 |
| 150φ | 770 |
| 200φ | 1080 |
| 250φ | 1390 |
| 300φ | 1520 |
| 400φ | 2000 |
| 口径 | 長さ(L) |
|---|---|
| 500φ | 2320 |
| 600φ | 2770 |
| 700φ | 3220 |
| 800φ | 3670 |
| 900φ | 4130 |
| 1100φ | 5030 |
施工手順
所定口径用のジョイントスリーブ型防食ゴムを、管のつりおろし作業前に、あらかじめ管の受口部より管に挿入しておき、接合後、接合中心から両端が均一になる様にジョイントスリーブを引き戻し、ジョイントスリーブの両端を所定口径用の締め付けバンドで締め付け固定してください。
1個所当りの使用材料は、所定口径用のサンタック防食ゴム(ジョイントスリーブ型 )1枚と、所定口径用の締め付けバンド2本です。
①ジョイントスリーブを管の受口側へ挿入する。
②管の接合後、ジョイントスリーブを引き戻し、黄色ラインが接合部の中心に来るよう位置を合わせてください。
③ジョイントスリーブの両端から約 100mm の所を、締め付けバンドを用いて引っ張りながら二重巻きで固定してください。この時、埋戻しの土圧でゴムシートが破断しない様、ジョイントスリーブに適度なたるみをもたせて固定してください。
-
鋳鉄管の接合前
-
WH-1000の挿入および締め付けバンドの締め付け
-
施工完了
その他の防食材・付属材料
● リペアーシートR-420 規格：1.7t×420w×600L 10枚入り／ケース
| 項目 | 単位 | 規格値 | 試験方法 |
|---|---|---|---|
| 色相 | − | 黒 | 目視 |
| 密度 | Mg／㎥ | 1.35±0.1 | JIS K 6268 |
| 針入度 | − | 115±15 | JIS K 2207 |
| 体積抵抗率 | Ω・cm | 1012以上 | JIS K 6911 |
| 鋼面接着率 | N／25mm | 14.7以上 | JIS Z 0237 |
● サンタックマスチックシーラー 規格：2t×30w×10m巻き 10巻き入り／ケース
| 項目 | 単位 | 規格値 | 試験方法 |
|---|---|---|---|
| 色相 | − | 黒 | 目視 |
| 密度 | Mg／㎥ | 1.2±0.1 | JIS K 6268 |
| 針入度 | − | 130±15 | JIS K 2207 |
| 体積抵抗率 | Ω・cm | 1012以上 | JIS K 6911 |
| 鋼面接着率 | N／25mm | 14.7以上 | JIS Z 0237 |
● 保護ゴムテープ サンタックルーフGH
規格：GH-100 1t×100w×10m巻き 10巻入り／ケース
GH-200 1t×200w×10m巻き 5巻入り／ケース
GH-2200 2t×1000w×10m巻き 1巻入り／ケース
| 項目 | 単位 | 規格値 | 試験方法 |
|---|---|---|---|
| 密度 | Mg／㎥ | 1.27±0.1 | JIS K 6268 |
| 硬さ | − | 75±5 | JIS K 6253(Aタイプ) |
| 引張強度 | MPa | 2.0以上 | JIS K 6251 |
| 伸び | % | 200以上 | JIS K 6251 |
● 専用接着剤
サンタックボンド(防食用)
PB-50(1㎏)/缶
