サンタックルーフ GH-7100

ガス用鋼管外面現地接合部防食ゴムシート

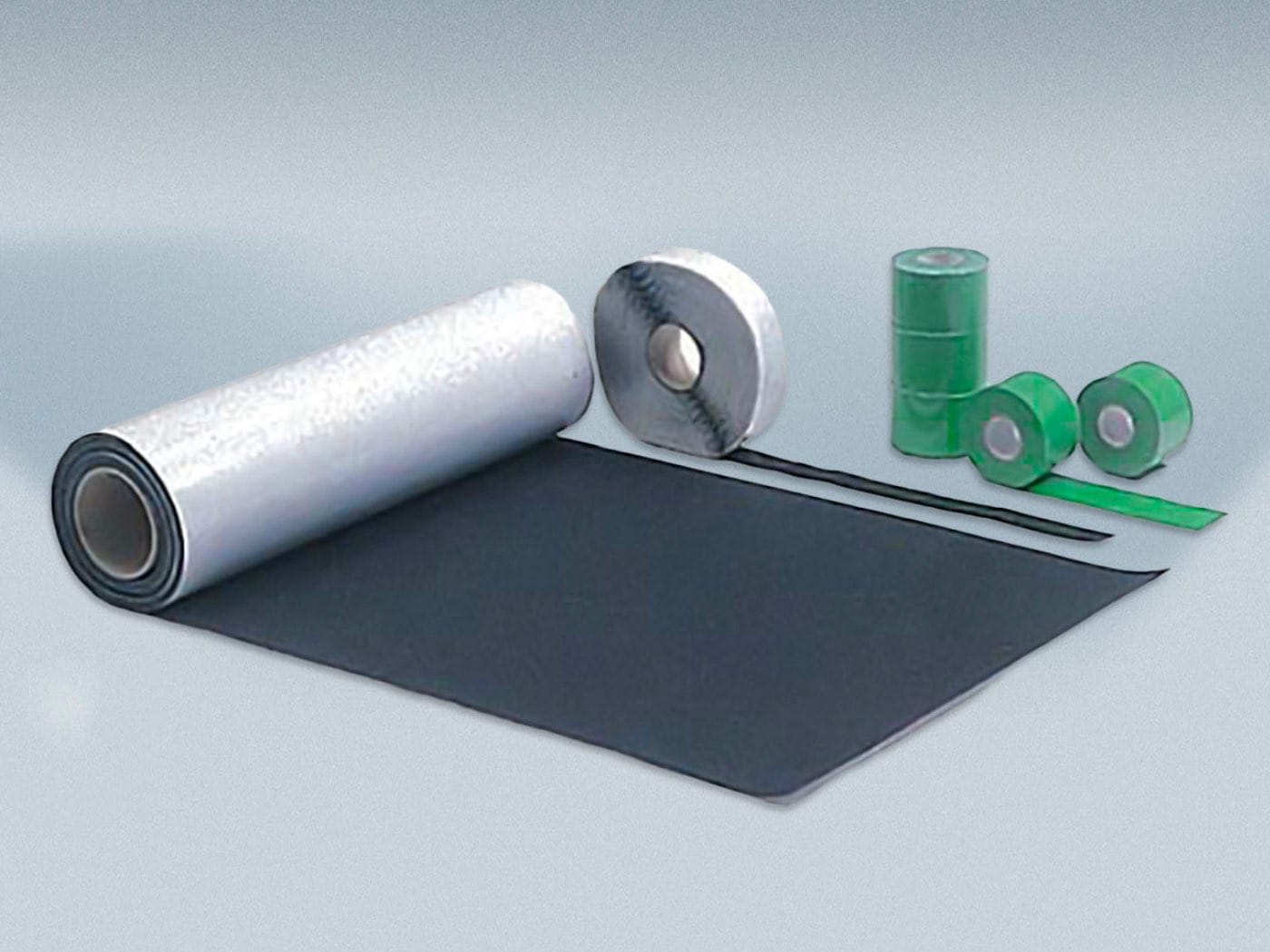

サンタックルーフ GH-7100

あらゆる腐食環境(水・酸素・空気・化学薬品)などから鉄を守り、社会に貢献します。

サンタックルーフ GH-7100

サンタックルーフGH-7100 は、ブチルゴムを主成分とした非加硫ゴムシート 厚さ(厚さ1.0mm)と、ブチルゴムを主成分とした強粘着タイプの粘着層(厚さ1.0mm)との積層防食ゴムシートです。鋼管に離型紙を剥がして巻き付けるだけで、すぐれた防食機能を発揮します。

サンタックルーフGH-7100の特長

  • 防食性に優れる

    シートは、絶縁抵抗・耐薬品性・水密性に優れていて、粘着層は厚く強粘着タイプで、被着体によく密着し、鋼管を土壌の腐食環境から完全に遮断する為、防食性に優れます。

  • 密着性に優れる

    粘着層が自己融着性のあるブチルゴムを主成分とした強粘着タイプであるため、プライマーを必要とせず、鋼面、アスファルトジュート面・ポリエチレンライニング面・ポリウレタンライニング面・自背面等によく密着します。

  • 複雑継手への施工が可能

    補強ゴムシートが柔軟で強伸長タイプで、応力緩和しやすい非加硫ゴムシートであるため、ラップ部の密着性がよく、凹凸にフィットし、複雑な形状にも施工できます。

  • 施工が簡単

    離型紙をはがしてテープ、及びシートを巻き付けるだけで簡単に施工ができ、施工性が良い為、専門職を必要としません。
    又、作業者の汚れ等、負担が少ない為、工期が大幅に短縮できます。

  • 火気不要

    火気を必要とせず、無公害で安心安全のため、安全面や作業面において優れています。

一般性能

● 補強ゴムシート

項目 単位 規格値 測定値 試験方法
色相 目視
密度 Mg/㎥ 1.35±0.1 1.34 JIS K 6268
硬さ 38±5 38 JIS K 6253(Aタイプ)
引張強度 MPa 0.50以上 0.83 JIS K 6251
伸び % 500以上 1000 JIS K 6251
脆化温度 異常なきこと 異常なし JIS K 6380(-40℃)
体積抵抗率 Ω・cm 1012以上 2.1×1015 JIS K 6911
吸水率 % 0.5以下 0.15 JIS K 6258
室温水4日浸漬・室温1Hr静放置

● 粘着層

項目 単位 規格値 測定値 試験方法
色相 目視
密度 Mg/㎥ 1.35±0.1 1.35 JIS K 6268
針入度 115±15 115 JIS K 2207(20℃)
鋼面接着力 N/25mm 14.7以上 28.0 JIS Z 0237
脆化温度 異常なきこと 異常なし JIS K 6380(-40℃)
体積抵抗率 Ω・cm 1012以上 1.5×1015 JIS K 6911
吸水率 % 0.5以下 0.10 JIS K 6258
室温水4日浸漬・室温1Hr静放置

使用材料

使用材料 商品名 構成 使用材料 寸法 使用目的 使用場所
厚さ(㎜) 幅(㎜) 長さ(m)
防食ゴムシート サンタックルーフGH-7100 非加硫ゴムシート ブチルゴム系 2.0 420 口径別 ガス用鋼管外面
現地被覆層用の防食材
共同溝配管
粘着層 ブチルゴム系
保護テープ 防食グリーンテープ 塩化ビニール系
ポリエチレン系
0.4 50
75
10 防食ゴムシートの保護テープ 露出・埋設部に適用
シールテープ サンタック
マスチックシーラー
ブチルゴム系 2.0 30 10 防食ゴムテープの巻き始め、巻き終り部のラップ部のすき間防止用シール材
粘着シート リペアシートR-420 ブチルゴム系 1.7 420 0.6 パイプラインの補修材料

※パイプラインの補修箇所に使用します。

標準寸法

標準寸法の図解(単位:mm)
呼径 共通 直管 中央
L t.1 t2 W1 W2 w2 R W3 w3 R
100A 430 0.8 1.7 420 310 250 180 30 210 100 180 30
150A 590 0.8 1.7 420 360 285 275 30 260 120 275 30
200A 755 0.8 1.7 420 430 335 355 30 360 180 355 30
300A 1,075 0.8 1.7 420 430 345 860 30 360 180 860 30
400A 1,355 0.8 1.7 420 430 350 1,386 30 430 280 1,386 30
500A 1,690 0.8 1.7 420 435 360 2,078 30 435 280 2,078 30
600A 2,010 0.8 1.7 420 435 360 2,770 30 435 280 2,770 30
750A 2,520 0.8 1.7 420 435 360 4,340 30 435 280 4,340 30

※サンタックルーフGH-7100のエルボ1箇所当たりの使用枚数はGH-8000と同様枚数とする。

施工手順

  1. 1.下地処理

    1. ①鋼面に溶接によって生じた有害な突起が有る場合は、サンダー、グラインダーなどにより平滑に仕上げてください。
    2. ②埃、泥、水分などが付着している場合は乾いた綿布などで取り除いてください。
    3. ③付着した油分は、溶剤を含ませた綿布等を用いて除去してください。
  2. 2.防食ゴムシートの巻き付け

    1. ①サンタックルーフGH-7100は、管軸方向のラップ部が鋼管頂部より約45°のところに位置する様合わせてください。
    2. ②シートの中央部から巻き付けを行いA 図、次に B 図、 C図と離型紙を剥がしながら行ってください。
      この時、空気を巻き込まない様、手またはハンドローラーで充分圧着しながら巻きつけてください。
      また、下部シートを巻き付けた後、シートの管軸方向の重なり部にマスチックシーラーを貼り付け、充分に圧着しラップ部のすき間を防止してください。
    3. ③シートのラップ幅は、50mm以上としてください。

  3. 3.圧着

    防食ゴムシートを巻き付けた後、手またはハンドローラー等で圧着してください。
    特に、ラップ部、及び段差部は、入念に圧着してください。

  4. 4.保護テープの巻き付け

    GH-7100の端部は、防食グリーンテープで端末処理をする。
    また、必要に応じて全面をハーフラップ巻きしてください。

その他の防食材・付属材料

● リペアーシートR-420 規格:1.7t×420w×600L 10枚入り/ケース

項目 単位 規格値 試験方法
色相 目視
密度 Mg/㎥ 1.35±0.1 JIS K 6268
針入度 115±15 JIS K 2207
体積抵抗率 Ω・cm 1012以上 JIS K 6911
鋼面接着率 N/25mm 14.7以上 JIS Z 0237

● サンタックマスチックシーラー 規格:2t×30w×10m巻き 10巻き入り/ケース

項目 単位 規格値 試験方法
色相 目視
密度 Mg/㎥ 1.2±0.1 JIS K 6268
針入度 130±15 JIS K 2207
体積抵抗率 Ω・cm 1012以上 JIS K 6911
鋼面接着率 N/25mm 14.7以上 JIS Z 0237

● 保護ゴムテープ サンタックルーフGH

規格:GH-100 1t×100w×10m巻き 10巻入り/ケース
GH-200 1t×200w×10m巻き 5巻入り/ケース
GH-2200 2t×1000w×10m巻き 1巻入り/ケース

項目 単位 規格値 試験方法
密度 Mg/㎥ 1.27±0.1 JIS K 6268
硬さ 75±5 JIS K 6253(Aタイプ)
引張強度 MPa 2.0以上 JIS K 6251
伸び % 200以上 JIS K 6251

● 専用接着剤

サンタックボンド(防食用)
PB-50(1㎏)/缶
