サンタックルーフ GH-8000

ガス用鋼管外面現地接合部防食ゴムシート

サンタックルーフ GH-8000

あらゆる腐食環境(水・酸素・空気・化学薬品)などから鉄を守り、社会に貢献します。

サンタックルーフ GH-8000

サンタックルーフGH-8000は、ブチルゴム・EPDMを主成分とした加硫ゴムシート(厚さ0.8mm)とブチルゴムを主成分とした強粘着タイプの厚い粘着層(厚さ1.7mm)との積層防食ゴムシートです。鋼管に離型紙を剥がして巻きつけるだけで優れた防食機能を発揮します。

サンタックルーフGH-8000の特長

  • 防食性に優れる

    シートは、絶縁抵抗・耐薬品性・水密性に優れていて、粘着層は厚く強粘着タイプで、被着体によく密着し、鋼管を土壌の腐食環境から完全に遮断する為、防食性に優れます。

  • 密着性に優れる

    粘着層が自己融着性のあるブチルゴムを主成分とした強粘着タイプであるため、プライマーを必要とせず、鋼面・ポリエチレンライニング面・自背面等によく密着します。

  • 耐衝撃性に優れる

    シートは、加硫ゴムシートと粘着層との積層シートであるため、外部の衝撃に対して強い抵抗力を示します。

  • 施工が簡単

    シートは、あらかじめ工場で各口径に応じて、定尺カット(直管用・袖用・中央用)されている為、エルボ部・チーズ部にも施工可能で、現地では離型紙を剥がして巻きつけるだけで簡単に施工ができ、専門職を必要としません。

  • 火気不要

    火気を必要とせず、無公害で安心安全のため、安全面や作業面において優れています。

一般性能

● 補強ゴムシート

項目 単位 規格値 測定値 試験方法
色相 目視
密度 Mg/㎥ 1.39以下 1.29 JIS K 6268
硬さ 55±5 56 JIS K 6253(Aタイプ)
引張強度 MPa 2.0以上 5.5 JIS K 6251
伸び % 300以上 480 JIS K 6251
脆化温度 異常なきこと 異常なし JIS K 6380(-40℃)
体積抵抗率 Ω・cm 1012以上 2.1×1015 JIS K 6911
吸水率 % 0.5以下 0.12 JIS K 6258
室温水4日浸漬・室温1Hr静放置

● 粘着層

項目 単位 規格値 測定値 試験方法
色相 目視
密度 Mg/㎥ 1.35±0.1 1.35 JIS K 6268
針入度 115±15 115 JIS K 2207(20℃)
接着力 網面 N/25mm 14.7以上 26.0 JIS Z 0237
ポリエチレン面 11.8以上 25.0
脆化温度 異常なきこと 異常なし JIS K 6380(-40℃)
体積抵抗率 Ω・cm 1012以上 1.5×1015 JIS K 6911
吸水率 % 0.5以下 0.10 JIS K 6258
室温水4日浸漬・室温1Hr静放置

使用材料

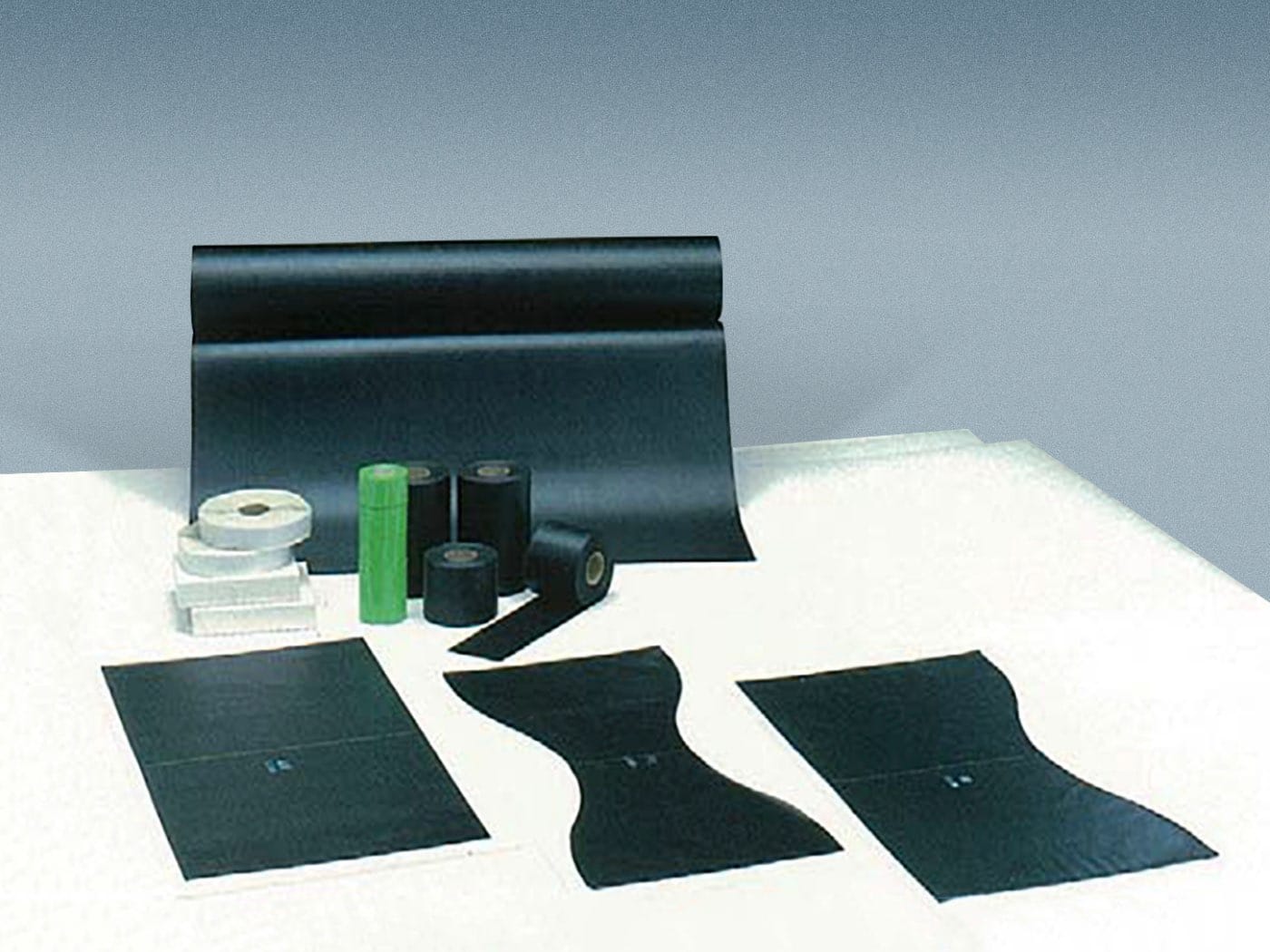

使用材料 商品名 構成 使用材料 寸法 使用目的 使用場所
厚さ(㎜) 幅(㎜) 長さ(m)
防食ゴムシート サンタックルーフGH-8000 加硫ゴムシート ブチル・EPDM系 2.5 420 口径別 ガス用鋼管外面
現地被覆層用の防食材
露出・埋設に適用
粘着層 ブチルゴム系
保護テープ 防食グリーンテープ 塩化ビニール系
ポリエチレン系
0.4 50
75
10 防食ゴムシートの保護テープ 露出・埋設に適用

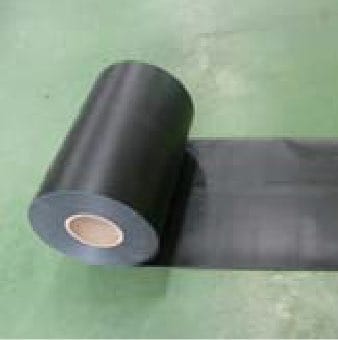

保護ゴムテープ サンタックルーフ GH-100 ブチルゴム系 1.0 100 10 異形部・エルボ部・チーズ・レジューザー等の防食ゴムシートの保護材 埋設部
GH-200 1.0 200
GH-2200 2.0 1000 直管部防食ゴムシートの保護材
耐衝撃シート 保護ポリシート ポリエチレン 1.5 600 口径別 直管部防食ゴムシートの保護材
シールテープ サンタック
マスチックシーラー
ブチルゴム系 2.0 30 10 防食ゴムシートの管軸方向のラップ部の隙間防止用シール剤 露出・埋設に適用
粘着シート リペアシートR-420 ブチルゴム系 1.7 420 0.6 パイプラインの補修材料

※パイプラインの補修箇所に使用します。

標準寸法

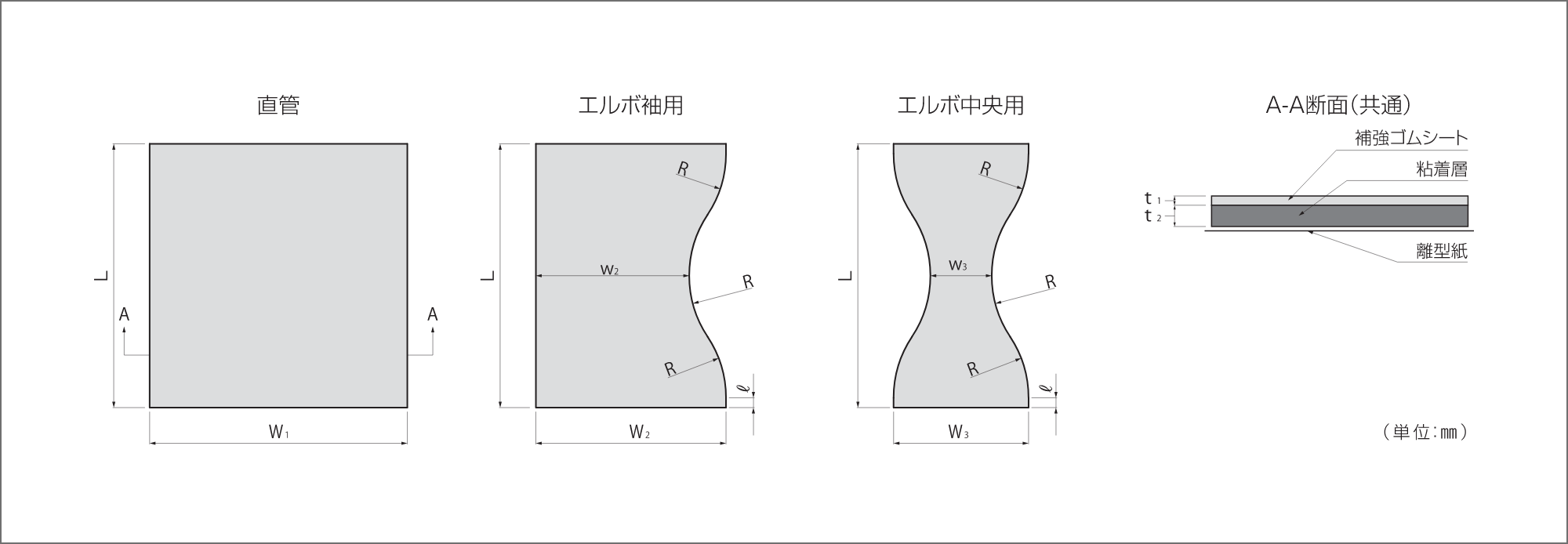

標準寸法の図解(単位:mm)
呼径 共通 直管 中央
L t.1 t2 W1 W2 w2 R W3 w3 R
100A 430 0.8 1.7 420 310 250 180 30 210 100 180 30
150A 590 0.8 1.7 420 360 285 275 30 260 120 275 30
200A 755 0.8 1.7 420 430 335 355 30 360 180 355 30
300A 1,075 0.8 1.7 420 430 345 860 30 360 180 860 30
400A 1,355 0.8 1.7 420 430 350 1,386 30 430 280 1,386 30
500A 1,690 0.8 1.7 420 435 360 2,078 30 435 280 2,078 30
600A 2,010 0.8 1.7 420 435 360 2,770 30 435 280 2,770 30
750A 2,520 0.8 1.7 420 435 360 4,340 30 435 280 4,340 30

使用枚数

● サンタックルーフGH-8000のエルボ1個当りの使用枚数

角度

呼径

種別

100A 150A 200A 300A 400A 500A 600A 750A
90° 中央用 1 1 1 3 3 4 5 6
袖用 2 2 2 2 2 2 2 2
45° 中央用 0 0 0 1 1 2 2 3
袖用 2 2 2 2 2 2 2 2
22.5° 中央用 0 0 0 0 0 1 1 1
袖用 2 2 2 2 2 2 2 2

施工手順

  1. 1.下地処理

    1. ①下地の突起物(スラグ・スパッター等)は、サンダーを用いて除去してください。
    2. ②ポリエチレンライニング鋼管の両端部の保護用ポリエチレンを約100mm取り除いてください。
    3. ③油・ほこり・水分・防食層の溶着防止剤等は、ウエスを用いて除去してください。
  2. 2.防食ゴムシートの巻き付け

    1. ①サンタックルーフGH-8000 は、シートの中央部から巻き付けを行い、A図、次にB図、C図と離型紙を剥がしながら行ってください。
      この時、空気を巻き込まない様、手またはハンドローラーで充分圧着しながら巻きつけてください。
      また、下部のシートを巻き付けた時、シートの管軸方向の重なり部に、サンタックマスチックシーラーを貼り付け、充分に圧着し、ラップ部のすき間を防止してください。
    2. ②シートのラップ幅は、50mm以上としてください。

  3. 3.保護テープの巻き付け

    防食グリーンテープをハーフラップ1回巻きで、防食ゴムシートを巻き締めてください。

  4. 4.保護シートの巻き付け

    1. ①直管部は保護ポリシートで、異形管部は保護ゴムテープで保護シートの巻き付けを行ってください。
    2. ②保護シートは、テープまたはバンドで固定してください。

その他の防食材・付属材料

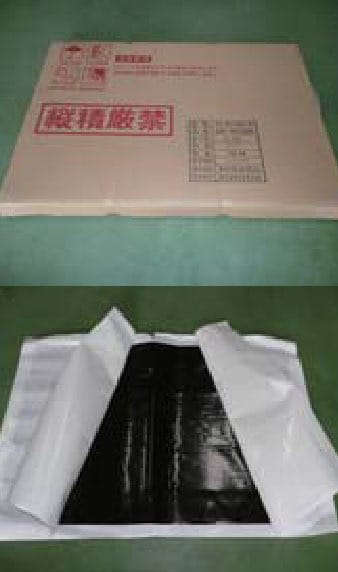

● リペアーシートR-420 規格:1.7t×420w×600L 10枚入り/ケース

項目 単位 規格値 試験方法
色相 目視
密度 Mg/㎥ 1.35±0.1 JIS K 6268
針入度 115±15 JIS K 2207
体積抵抗率 Ω・cm 1012以上 JIS K 6911
鋼面接着率 N/25mm 14.7以上 JIS Z 0237

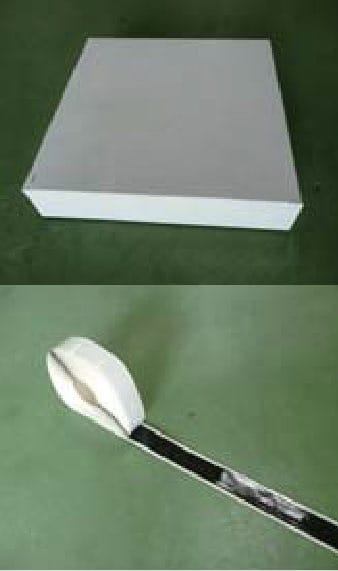

● サンタックマスチックシーラー 規格:2t×30w×10m巻き 10巻き入り/ケース

項目 単位 規格値 試験方法
色相 目視
密度 Mg/㎥ 1.2±0.1 JIS K 6268
針入度 130±15 JIS K 2207
体積抵抗率 Ω・cm 1012以上 JIS K 6911
鋼面接着率 N/25mm 14.7以上 JIS Z 0237

● 保護ゴムテープ サンタックルーフGH

規格:GH-100 1t×100w×10m巻き 10巻入り/ケース
GH-200 1t×200w×10m巻き 5巻入り/ケース
GH-2200 2t×1000w×10m巻き 1巻入り/ケース

項目 単位 規格値 試験方法
密度 Mg/㎥ 1.27±0.1 JIS K 6268
硬さ 75±5 JIS K 6253(Aタイプ)
引張強度 MPa 2.0以上 JIS K 6251
伸び % 200以上 JIS K 6251

● 専用接着剤

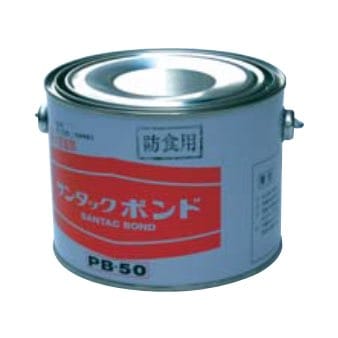

サンタックボンド(防食用)
PB-50(1㎏)/缶
