絶縁型サポート

絶縁型サポート

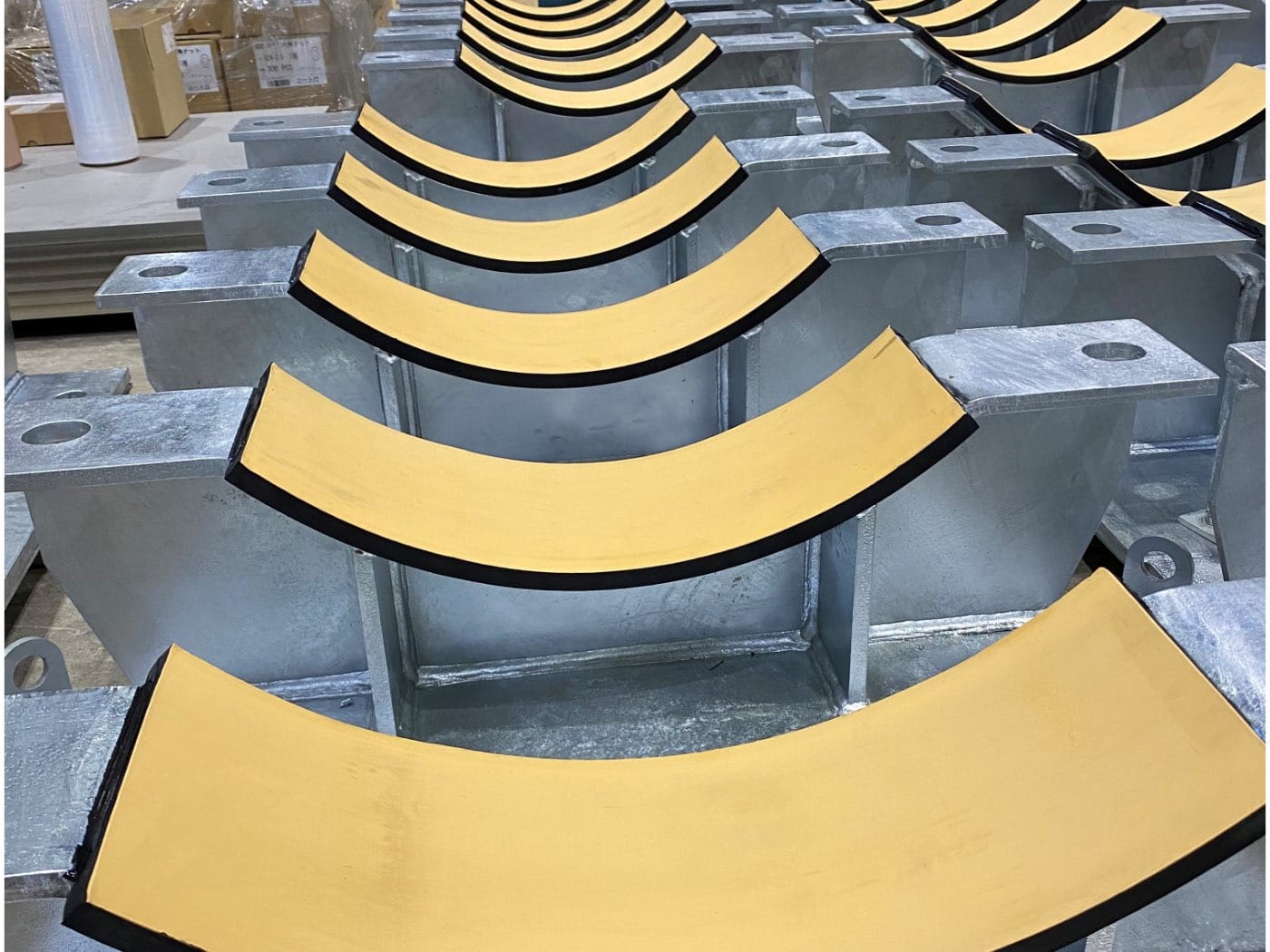

絶縁型サポートは緩衝に優れ、免震効果を兼ね備えた絶縁摺動パッドです。添架管・共同溝及び工場内配管等の配管支持部に使用します。

絶縁型サポート

GA-S型サポートカタログ(.pdf)

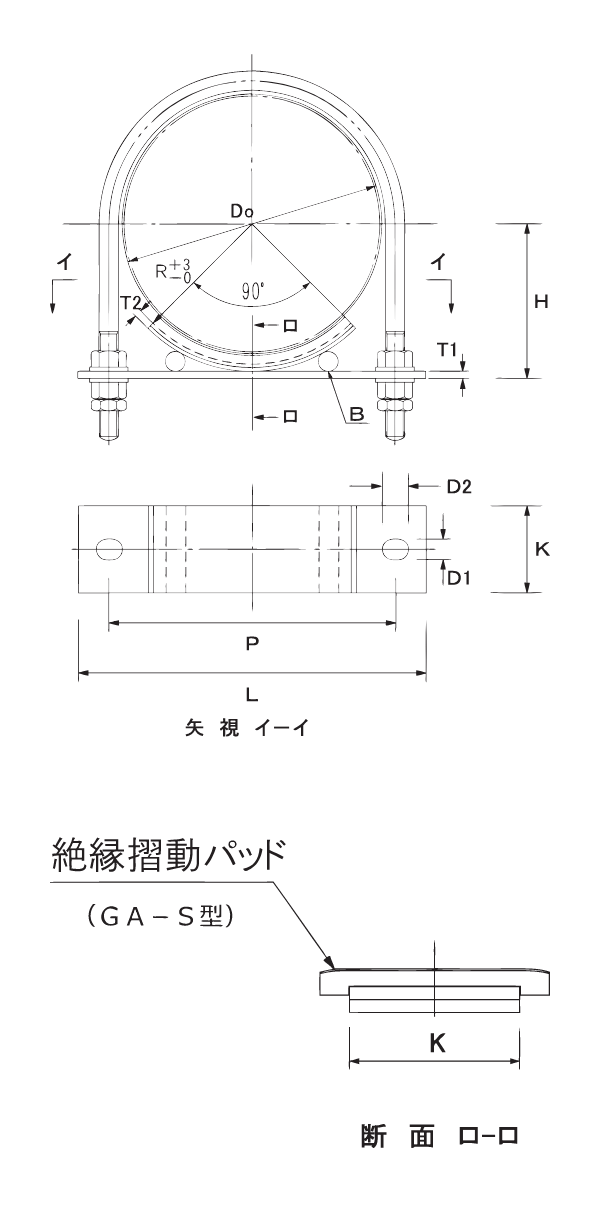

GA-S 型サポート受台金具 50A〜750A

呼び径 50A 80A 100A 150A 200A 250A 300A 350A 400A 450A 500A 600A 750A
D0 67.1 95.7 121.7 173.2 225.3 277.2 328.5 366.2 417.0 468.8 519.6 621.2 773.6
L 130 160 190 260 320 380 480 440 530 590 640 780 1000
K 90 90 90 90 90 110 110 110 110 120 120 120 150
P 85 115 141 197 254 306 362 400 451 503 553 661 814
R 44 58 71 98 124 151 177 196 222 248 273 324 400
T1 9 9 9 9 9 9 9 12 12 12 12 12 12
T2 6 6 6 9 9 9 9 12 12 12 12 12 12
H 58 72 85 115 141 168 193 218 244 269 295 346 422
D1 14 14 14 18 22 22 26 26 26 26 26 32 32
D2 20 20 20 25 29 29 33 33 33 33 33 39 39
B − 6 12 12 19 19 25 36 36 36 36 36 36

※注1：D0はPLP+保護カバーを含む外径寸法とする。
※注2：サポートはブラストクリーニング(ホワイトメタル仕上げ)後溶融亜鉛メッキ処理とする(JIS H8641)
※注3：50Aのみ60°仕様になります。

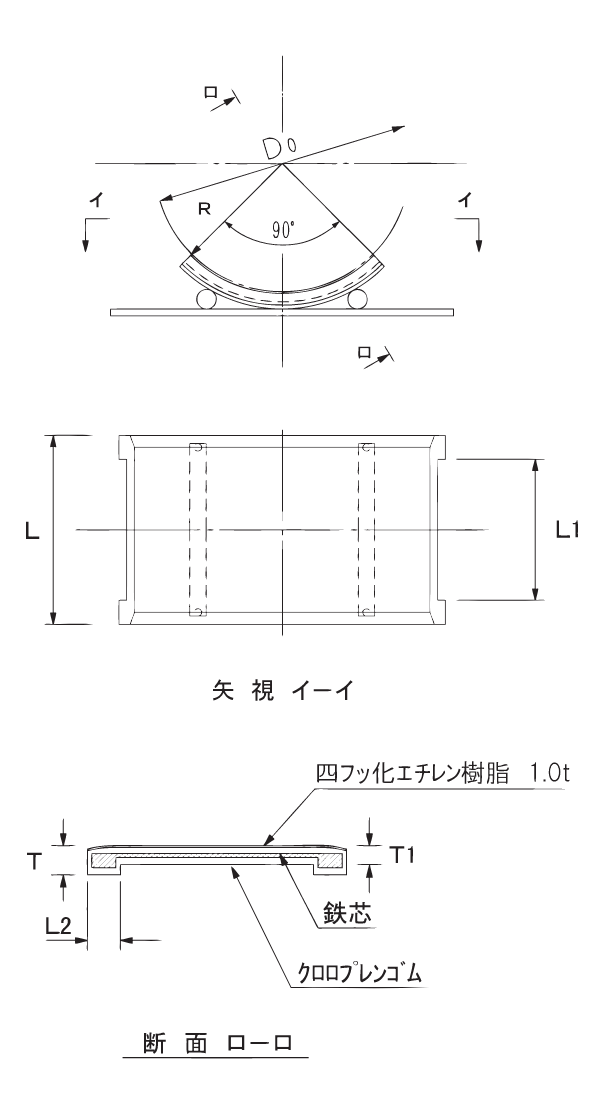

GA-S 型絶縁摺動パッド 50A〜750A

呼び径 50A 80A 100A 150A 200A 250A 300A 350A 400A 500A 600A 750A
D0 67.1 95.7 121.7 173.2 225.3 277.2 328.5 366.2 417.0 519.6 621.2 773.6
R 35 49 62 88 114 140 166 185 211 262 313 389
L 116 116 116 122 122 150 150 150 150 166 166 202
L1 92 92 92 92 92 112 112 112 112 122 122 152
L2 12 12 12 15 15 19 19 19 19 22 22 25
T 14 14 14 15 15 17 17 17 17 18 18 22
T1 9 9 9 10 10 11 11 11 11 11 11 11

※注1：D0はPLP+保護カバーを含む外径寸法とする。
※注2：50Aのみ60°仕様になります。

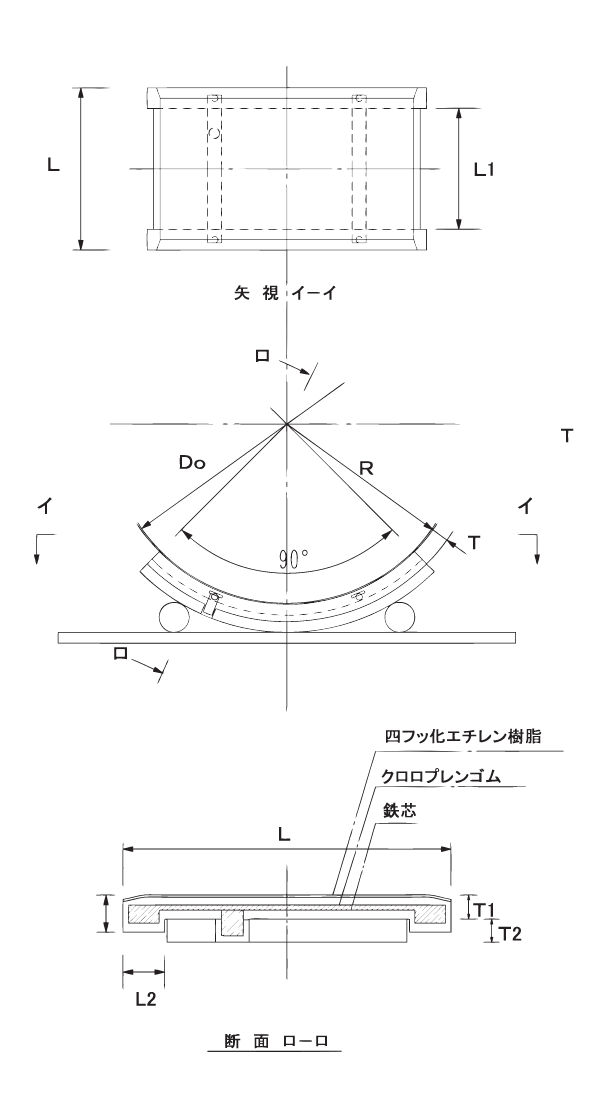

GA-WS 型絶縁摺動パッド 80A〜750A(ズレ防止機能付)

呼び径 80A 100A 150A 200A 250A 300A 400A 500A 600A 750A
D0 95.7 121.7 173.2 225.3 277.2 328.5 417.0 519.6 621.2 773.6
R 49 62 88 114 140 166 211 262 313 389
L 116 116 122 122 150 150 150 166 166 202
L1 92 92 92 92 122 122 122 122 122 152
L2 12 12 15 15 19 19 19 22 22 25
T 14 14 15 15 17 17 17 18 18 22
T1 9 9 10 10 11 11 11 11 11 11
T2 6 6 9 9 9 9 12 12 12 12

※注1：D0はPLP+保護カバーを含む外径寸法とする。
※注2：上記寸法以外の製作も可能です。

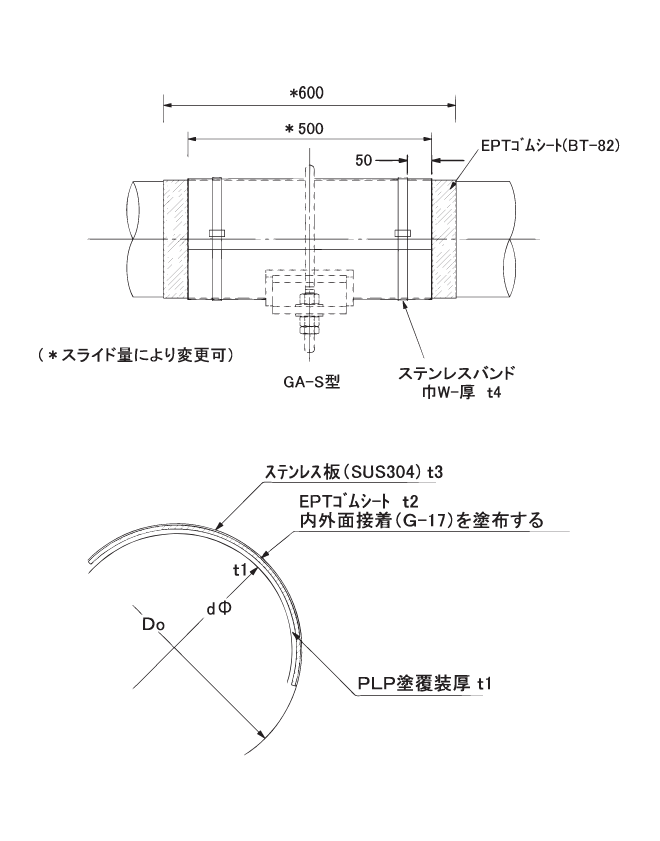

サポート部保護カバー 50A〜750A

呼び径 50A 80A 100A 150A 200A 250A 300A 350A 400A 500A 600A 750A
dφ 60.5φ 89.1φ 165.2φ 114.3φ 216.3φ 267.4φ 318.5φ 355.6φ 406.4φ 508.0φ 609.6φ 762.0φ
t1 1.8 1.8 2.2 2.4 2.9 3.3 3.4 3.7 3.7 3.8 3.8 3.8
t2 1.0
t3 0.5 0.6 1.0
D0 67.1 95.7 121.7 173.2 225.3 277.2 328.5 366.2 417.0 519.6 621.2 773.6
w-t4 19wx0.7t
シングル		 19wx0.7t
ダブル

※注1：D0はPLP+保護カバーを含む外径寸法とする。

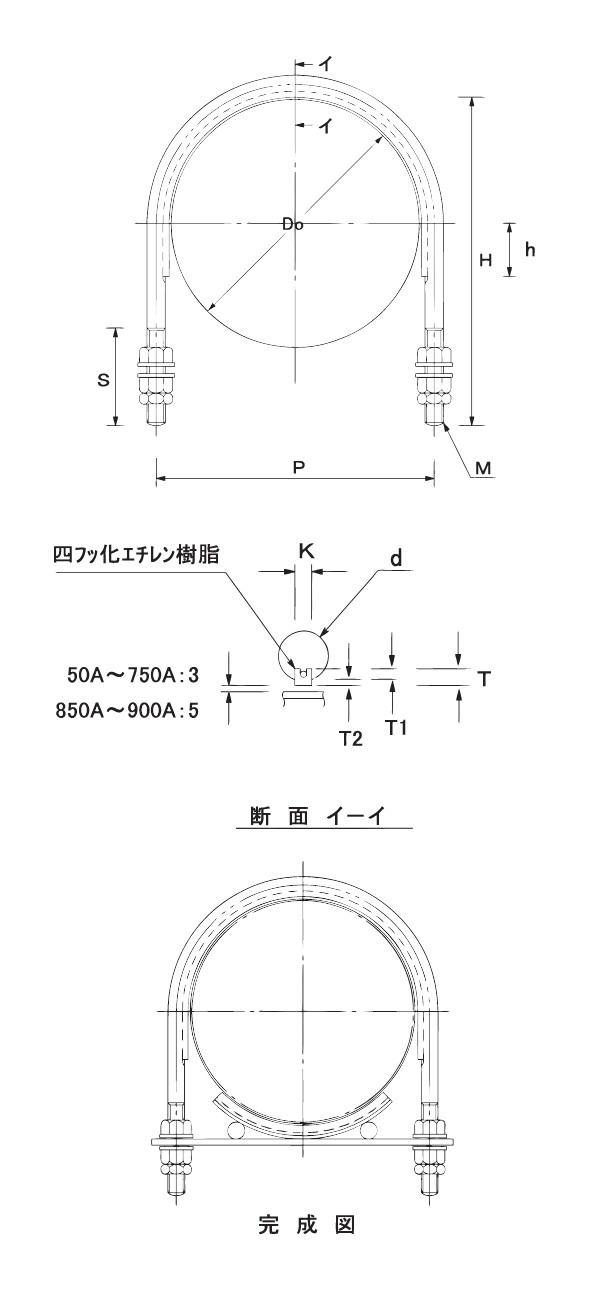

GA-S 型スーパーUボルト50A〜750A (絶縁タイプ)

呼び径 50A 80A 100A 150A 200A 250A 300A 350A 400A 500A 600A 750A
D0 67.1 95.7 121.7 173.2 225.3 277.2 328.5 366.2 417.0 519.6 621.2 773.6
d 12 12 12 16 20 20 24 24 24 24 30 30
M M12 M12 M12 M16 M20 M20 M24 M24 M24 M24 M30 M30
P 91 121 147 203 260 312 368 406 457 559 667 820
H 136 170 195 260 320 370 435 475 530 630 745 895
S 75 80 80 90 110 110 130 130 130 130 150 150
h 5 15 20 50 60 70 80 90 90 90 100 150
T 7 7 7 7 8 8 8 8 8 8 8 8
T1 4 4 4 4 5 5 5 5 5 5 5 5
T2 3 3 3 3 3 3 3 3 3 3 3 3
K 6 6 6 6 8 8 8 8 8 8 8 8

※注1：D0はPLP+保護カバーを含む外径寸法とする。
※注2：Uボルト、ナットは溶融亜鉛メッキ処理。
※注3：ボルト径と四フッ化エチレン樹脂は規格外の製作も可能です。
