MG工法

MG工法

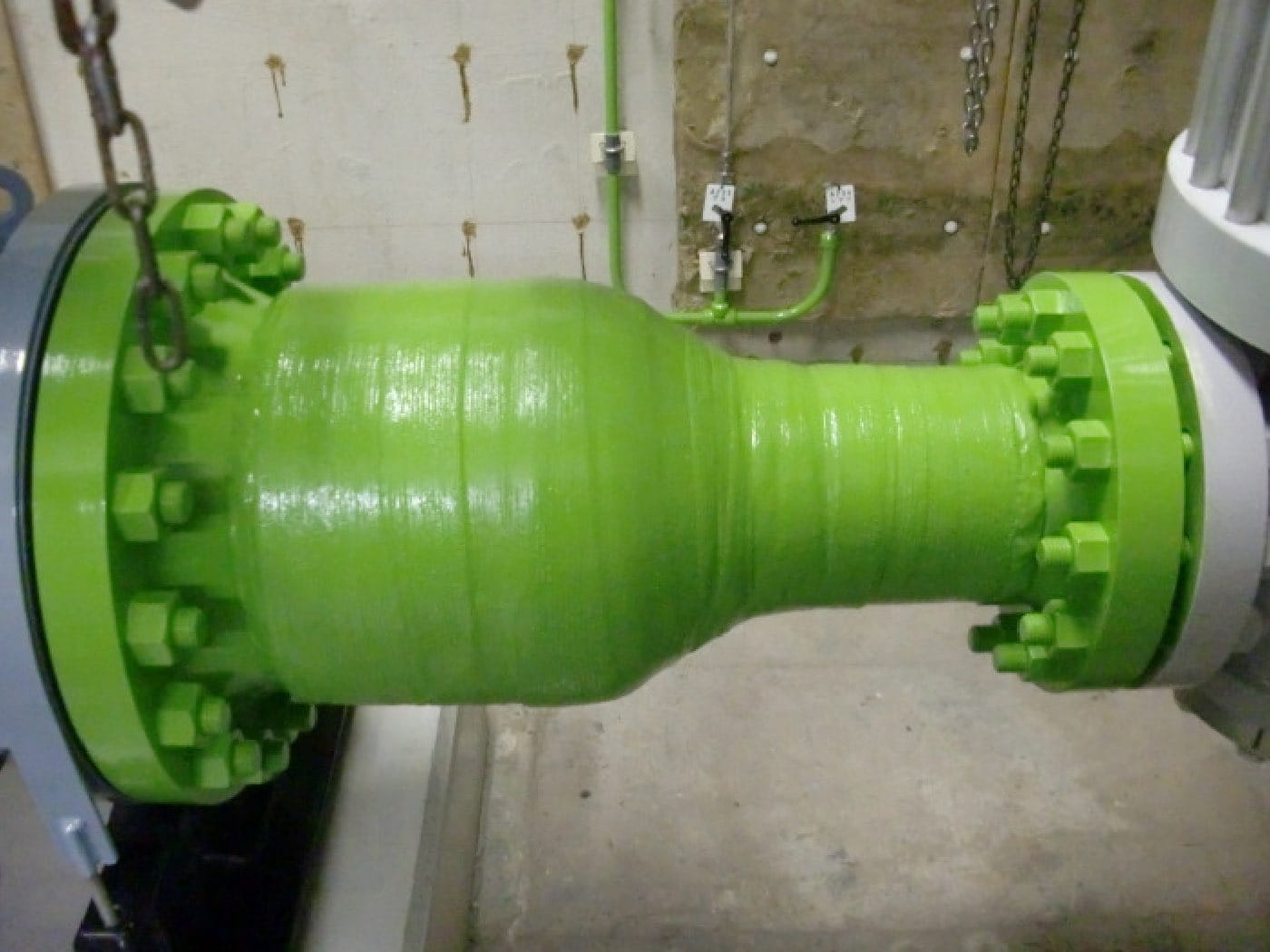

MG工法とは、高機能複合材料で露出配管を守り、防食・防音・防露・保護・美観をアップさせる新工法です。

MG工法

選定材料(.pdf)

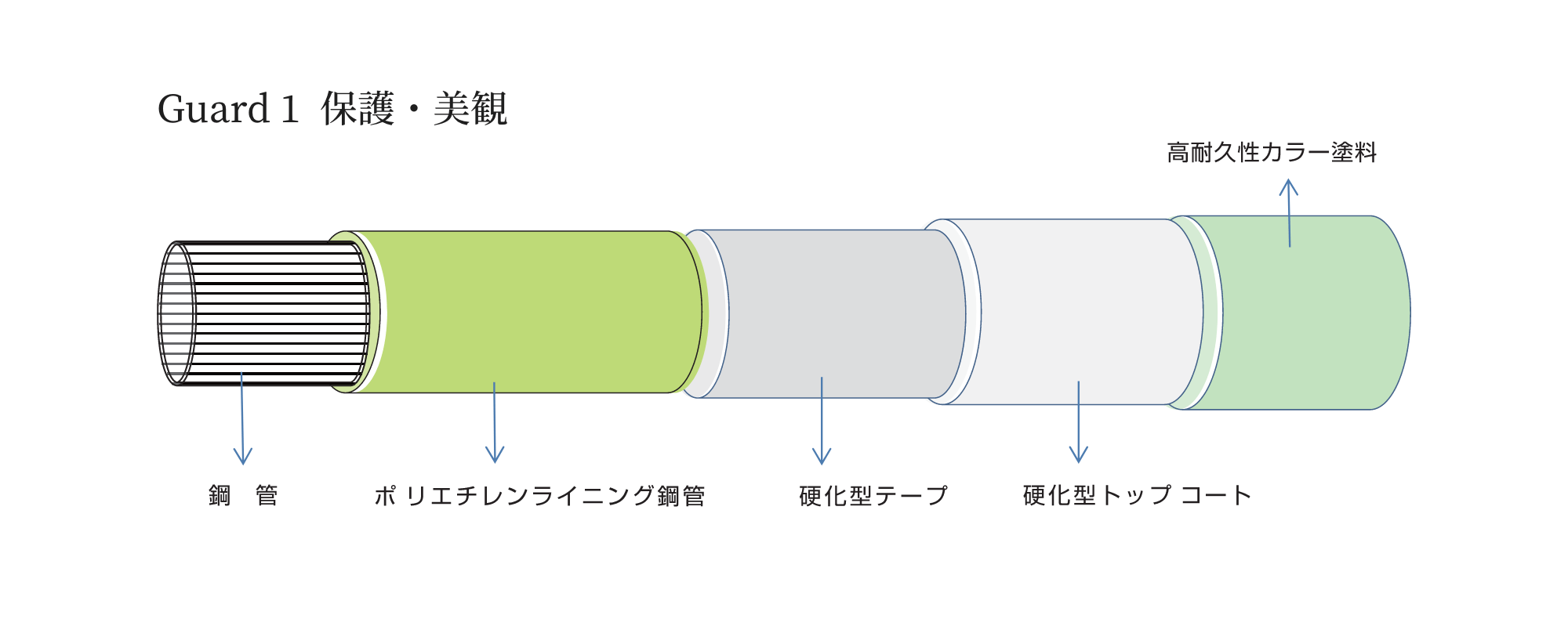

Guard1 保護・美観

主な特徴

保護材は酸素硬化の効果により耐衝撃性と難燃性、そして長期耐久性に優れており、メンテナンスコストが少なくてすみます。
※使用温度： 30 ℃～±130

施工手順

  1. ①下地処理
  2. ②硬化型テープ用プライマー　※付属マスチック
  3. ③硬化型保護テープ
  4. ④硬化型テープ用トップコート
  5. ⑤表面着色(高耐久性カラー塗料)
  6. ⑥外観検査
  7. ⑦完了

※付属は異形部、フランジ、段差部に使用

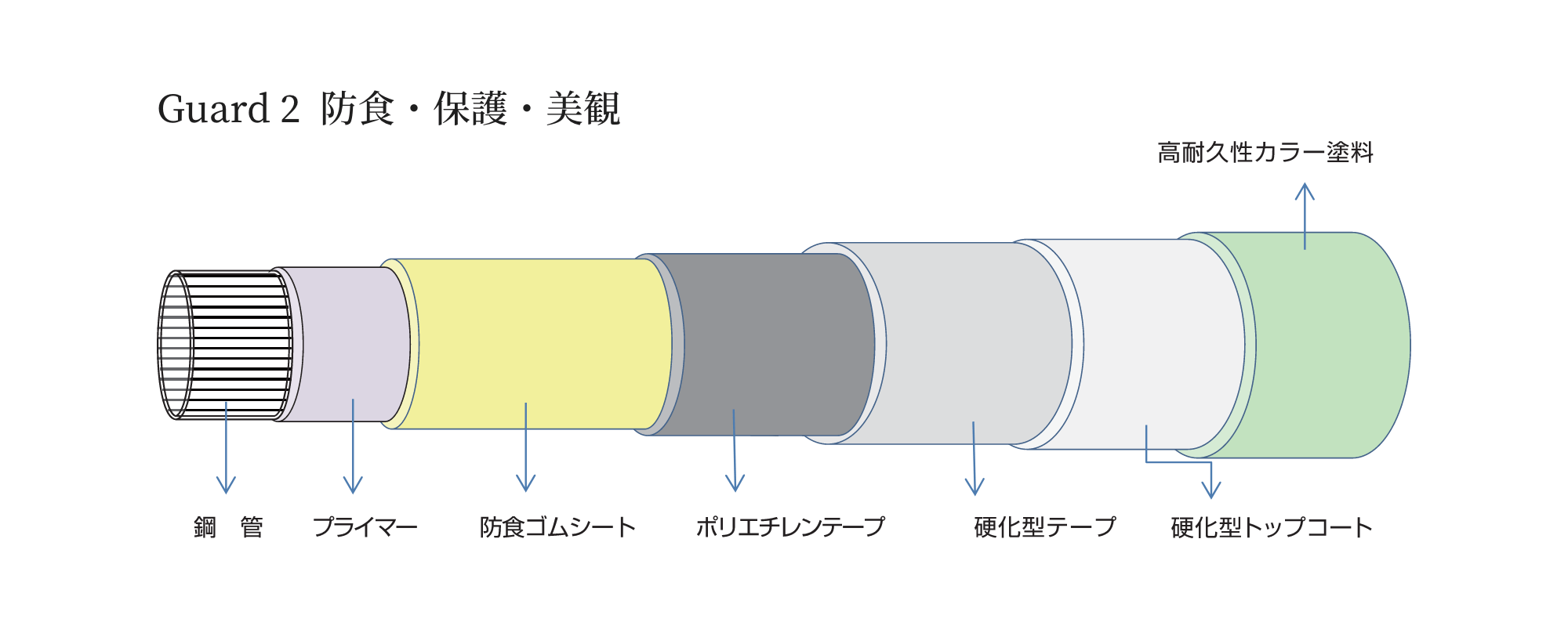

Guard2 防食・保護・美観

主な特徴

  1. ①既設露出配管の下地処理は、3種ケレン程度で十分です。
  2. ②防食材は柔軟性に優れており、直管部・曲管部・異形部等あらゆる形状にフィットします。
  3. ③保護材は酸素硬化の効果により耐衝撃性と難燃性、そして長期耐久性に優れており、メンテナンスコストが少なくてすみます。

※使用温度： 30 ℃～±130

施工手順

  1. ①下地処理
  2. ②プライマー(PB-50)※付属 マスチックシーラー充填
  3. ③防食ゴムシート巻
  4. ④ポリエチレンテープ巻
  5. ⑤硬化型テープ用プライマー　※付属 マスチック
  6. ⑥硬化型保護テープ
  7. ⑦硬化型テープ用トップコート
  8. ⑧表面着色(高耐久性カラー塗料)
  9. ⑨外観検査
  10. ⑩完了

※付属は異形部、フランジ、段差部に使用

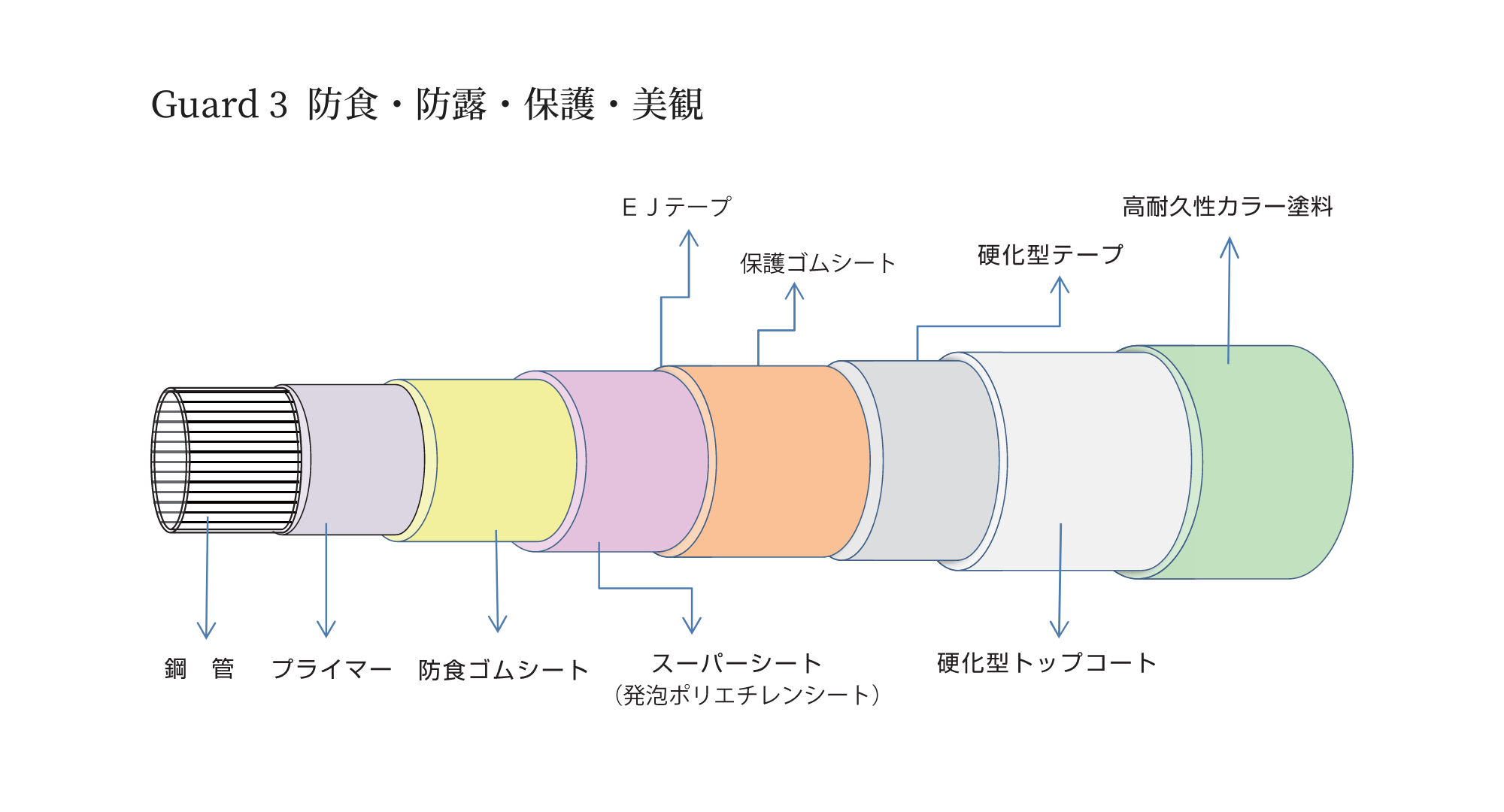

Guard3 防食・防露・保護・美観

主な特徴

  1. ①既設露出配管の下地処理は、3種ケレン程度で十分です。
  2. ②防食材は柔軟性に優れており、直管部・曲管部・異形部等あらゆる形状にフィットします。
  3. ③加硫ゴムとポリエチレンの二重特性により、わずかの厚み( 10 20mm )で高い断熱効果が得られます。
  4. ④保護材は酸素硬化の効果により耐衝撃性と難燃性、そして長期耐久性に優れており、メンテナンスコストが少なくてすみます。

※使用温度： 30 ℃～±130

施工手順

  1. 下地処理
  2. ①プライマー(PB-50)※付属 マスチックシーラー充填
  3. ②防食ゴムシート巻
  4. ③発泡ポリエチレンシート用 接着剤
  5. ④発泡ポリエチレンシート巻
  6. ⑤EJ テープ巻
  7. ⑥保護ゴムシート巻
  8. ⑦硬化型テープ用プライマー　※付属 マスチック
  9. ⑧硬化型保護テープ巻
  10. ⑨硬化型テープ用トップコート
  11. ⑩表面着色(高耐久性カラー塗料)
  12. ⑪外観検査
  13. ⑫完了

※付属は異形部、フランジ、段差部に使用

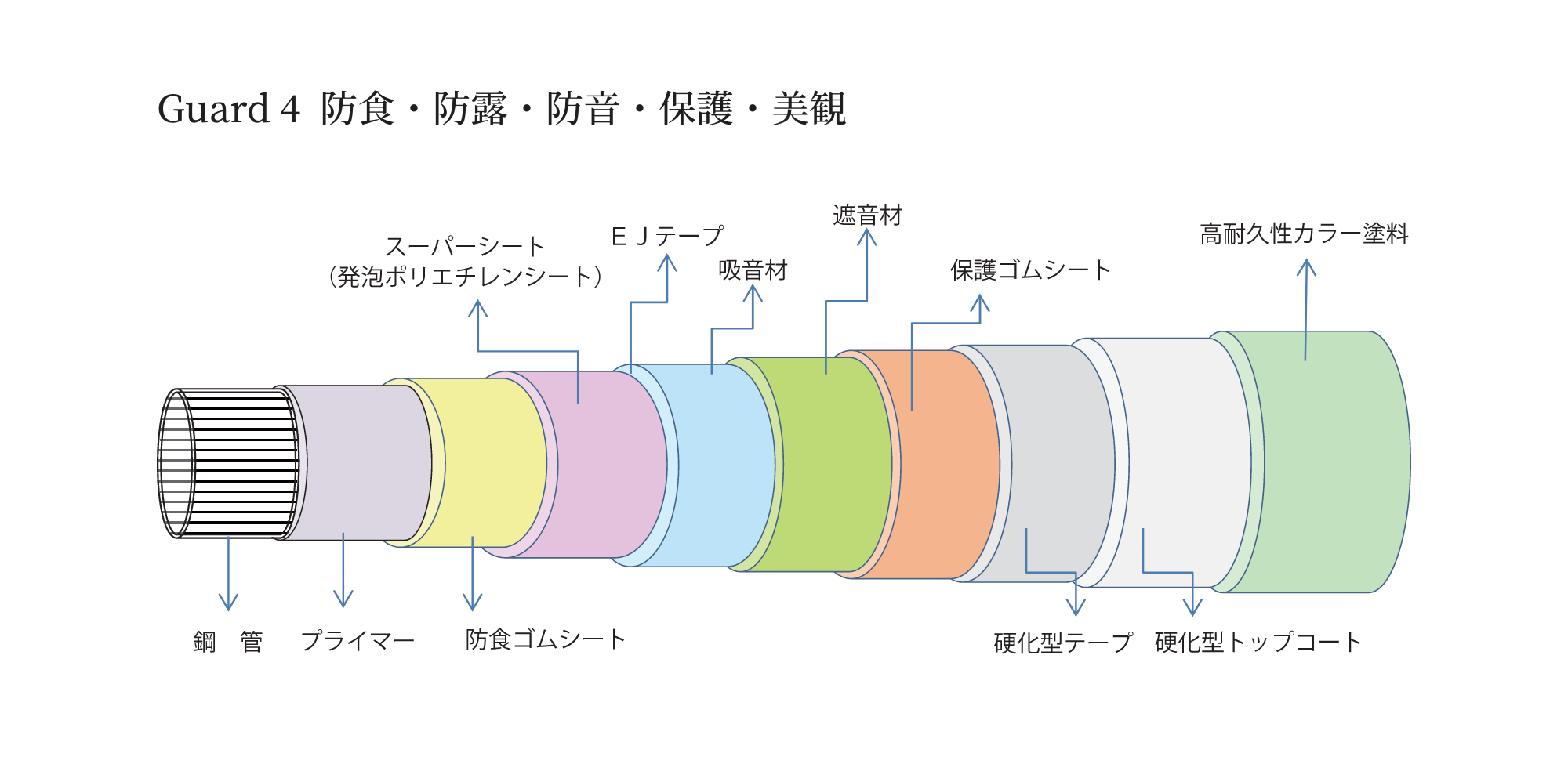

Guard4 防食・防露・防音・保護・美観

主な特徴

  1. ①既設露出配管の下地処理は、3種ケレン程度で十分です。
  2. ②防食材は柔軟性に優れており、直管部・曲管部・異形部等あらゆる形状にフィットします。
  3. ③加硫ゴムとポリエチレンの二重特性により、わずかの厚み( 10 20mm )で高い断熱効果が得られます。
  4. ④高密度の遮音材と特殊フェルトのふくごうこうか複合効果で、より高い減音量が得られます。
  5. ⑤保護材は酸素硬化の効果により耐衝撃性と難燃性、そして長期耐久性に優れており、メンテナンスコストが少なくてすみます。

※使用温度： 30 ℃～±130

施工手順

  1. 下地処理
  2. ①プライマー(PB-50)※付属 マスチックシーラー充填
  3. ②防食ゴムシート巻
  4. ③発泡ポリエチレンシート用 接着剤
  5. ④発泡ポリエチレンシート巻
  6. ⑤EJ テープ巻
  7. ⑥吸音材
  8. ⑦遮音時
  9. ⑧保護ゴムシート巻
  10. ⑨硬化型テープ用プライマー　※付属 マスチック
  11. ⑩硬化型保護テープ巻
  12. ⑪硬化型テープ用トップコート
  13. ⑫表面着色(高耐久性カラー塗料)
  14. ⑬外観検査
  15. ⑭完了

※付属は異形部、フランジ、段差部に使用

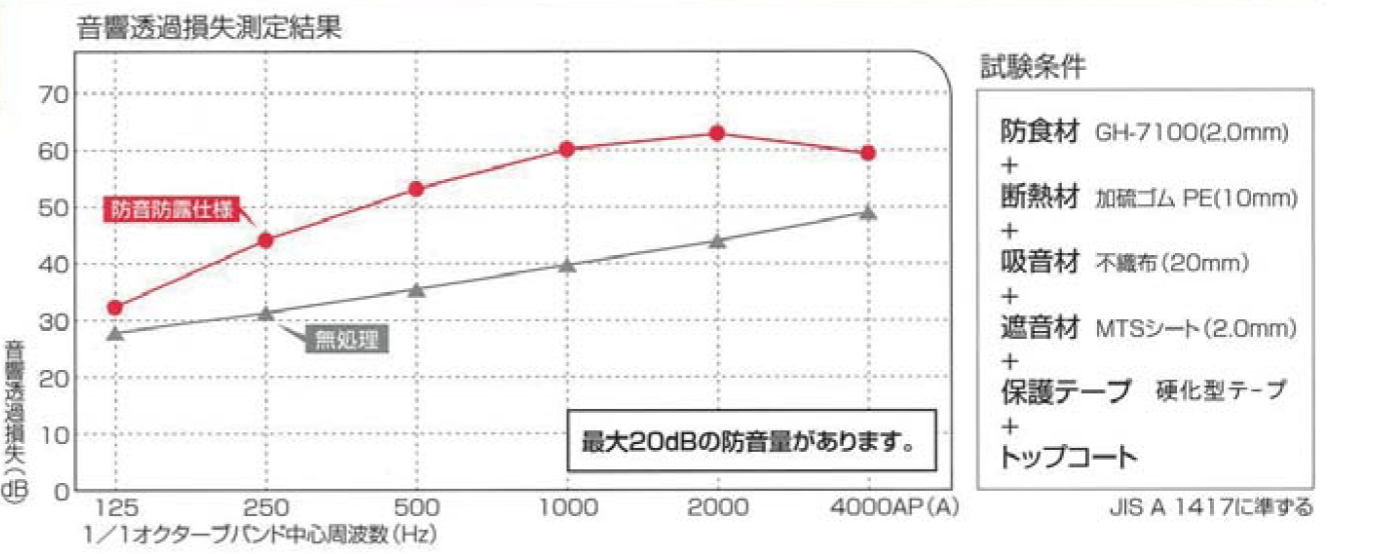

防音特性

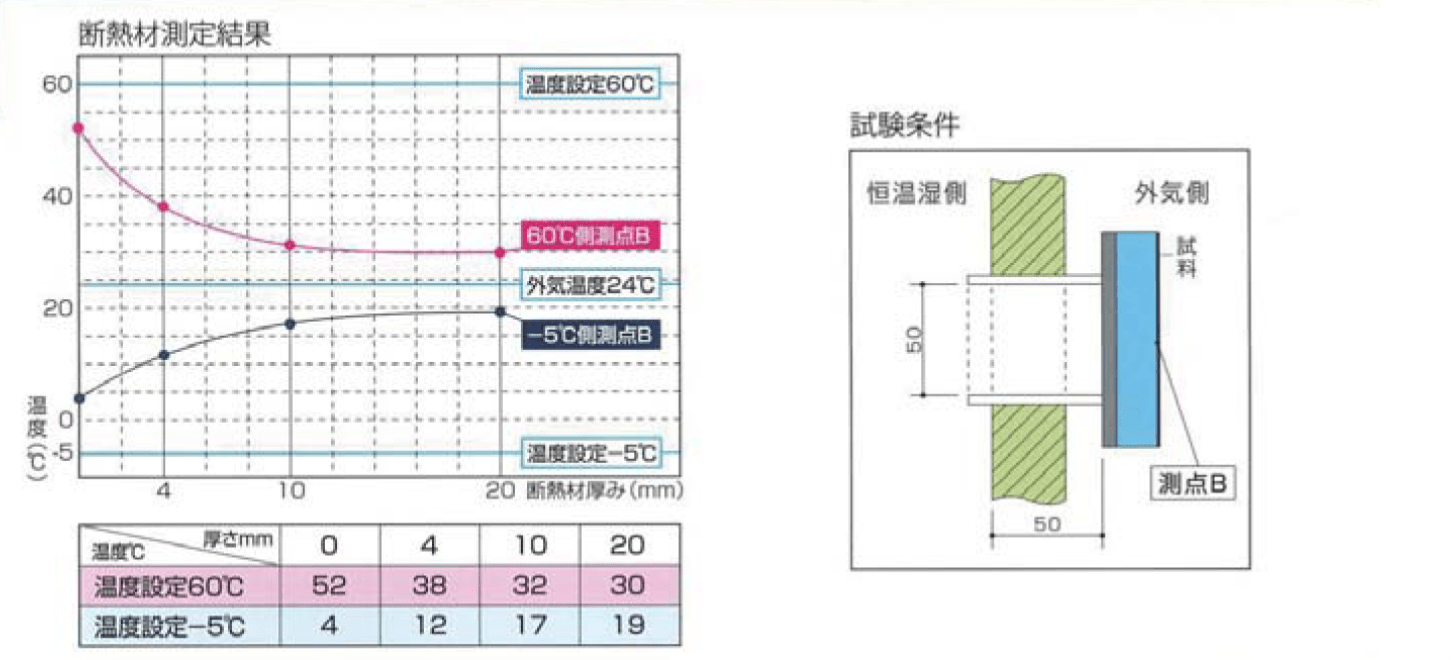

断熱特性

一般特性

● 材料特性と商品名

項目

区分

 項目 単位 規格値 試験方法 商品名
プライマー 粘度 CPS 1200±100 23℃、JIS K 6833 サンタックボンド P B-50
防食剤 伸び率 % 300以上 JIS K 6251 防食ゴムシート
GH-8000
給水率 % 0.5以下 JIS K 6258
鋼面接着力
ポリエチレン鋼面接着力		 N/25mm 14.7以上
11.8以下		 JIS K 0237
体積固有抵抗 Ω・cm 1012以上 JIS K 6911
防食剤 伸び率 % 500以上 JIS K 6251 防食ゴムシート
GH-7100

サンタック6.7テープ
給水率 % 0.5以下 JIS K 6258
鋼面接着力 N/25mm 14.7以上 JIS K 0237
体積固有抵抗 Ω・cm 1012以上 JIS K 6911
断熱材 発泡倍率 倍 30 JIS K 6767 スーパーシート
(発泡ポリエチレン)
給水率(A法) Mg/cm2 0.19 JIS K 6767
透湿率 ng/m/s/Pa 4.2×103 JIS Z 0208
熱伝導率(0℃) W/mk 0.037 JIS A 1412
加硫ゴムシート 引張強さ n/cm2 750以上 JIS A 6008 保護ゴムシート
伸び率 % 450以上 JIS A 6008
引裂強さ n/cm 250以上 JIS A 6008
保護剤 硬度 H 2 JIS K 5400 硬化型テープ
耐衝撃性 kg・cm 18.75 ASTM G14(落錘衝撃)
耐候性 時間 3000時間 サンシャインウェザーメーター
難燃性 時間 HB級に合格 JIS K 6911
アクリル系塗料 耐候性 外観 合格 超促進耐候性試験 トップコート
外観 耐候性 外観 合格 超促進耐候性試験 ネオカラーASI
〈アクリルシリコン系塗料〉

※1 表中結果は供試体面積1.08m2 中心3周波数4000HZの音響透過損失測定結果です。
※2 Guard4に使用する吸音材と遮音材は廃番のため、使用す場合は同等以上のものとする。
全ての規格値は保証値ではありません。
