PIPE CARRY

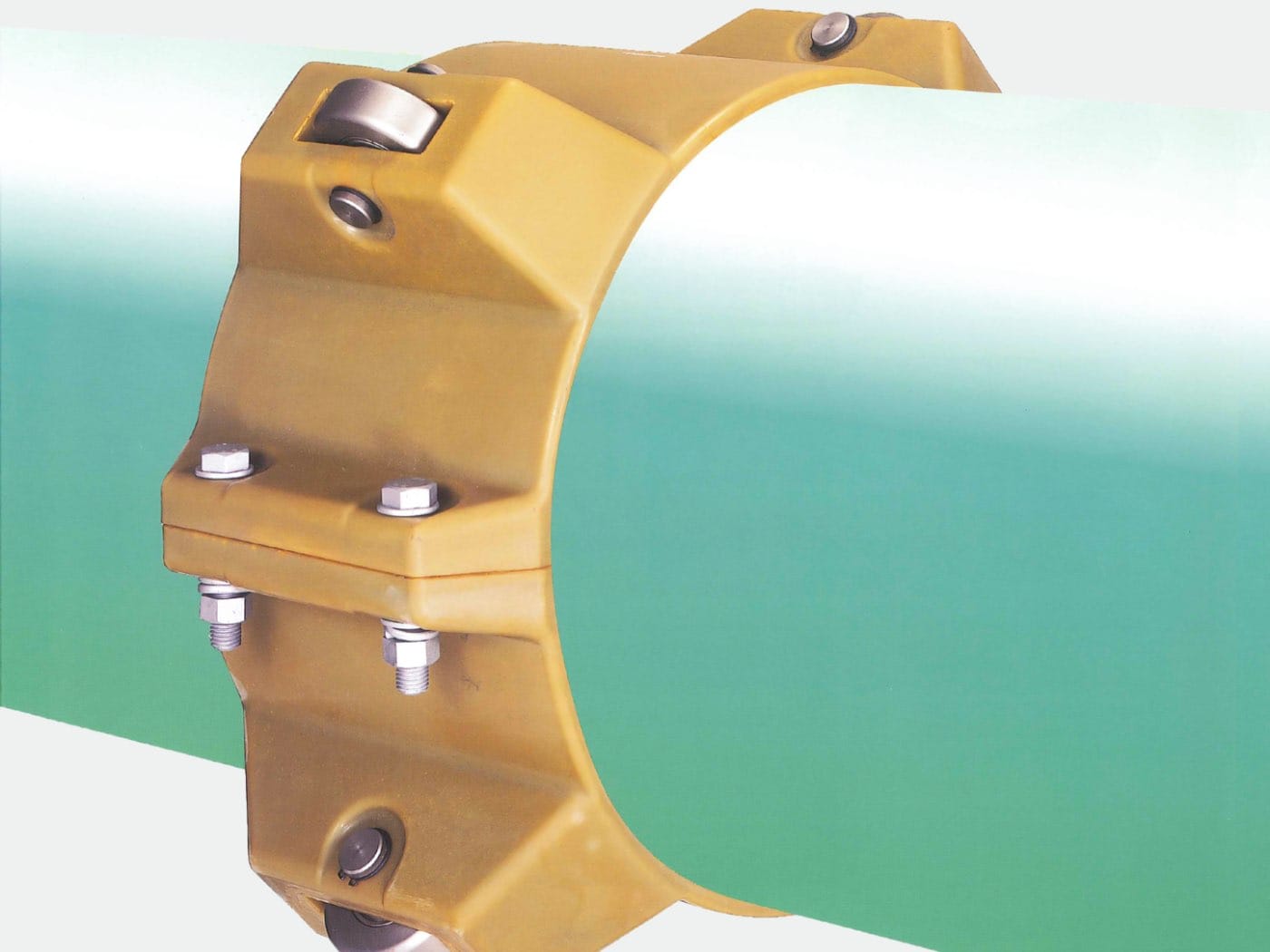

パイプキャリーは、鋼管塗覆装を損傷することなく、安全に長距離の送り込みを実現した新タイプの配管台車です。

PIPE CARRY

非開削工法の際、重要となるのが本管外面に損傷をえず、送り込み時のすべり抵抗を低減させるための 「配管台車」 です。
当社が提案する「配管台車」は、 鋼管塗覆装を全く損傷することなく、安全に長距離の送り込みを実現し、さらに重量は軽く、しかも機械的強度の大きな強化合成樹脂の特性を生かした新タイプの配管台車、それが「 PIPE CARRY 」 です。

PIPE CARRYの特長

  • 鋼管塗覆装を損傷しない

  • 簡単に施工が可能

  • 優れた耐久性

  • 優れた強度

  • 優れた絶縁性

  • 優れた耐摩耗性

  • 優れた耐衝撃性

PIPE CARRYの構造

構造:突起部の一部をボルト止めして環状にしたものです。
サイズ:基本サイズは、本管径400〜750A に対応。

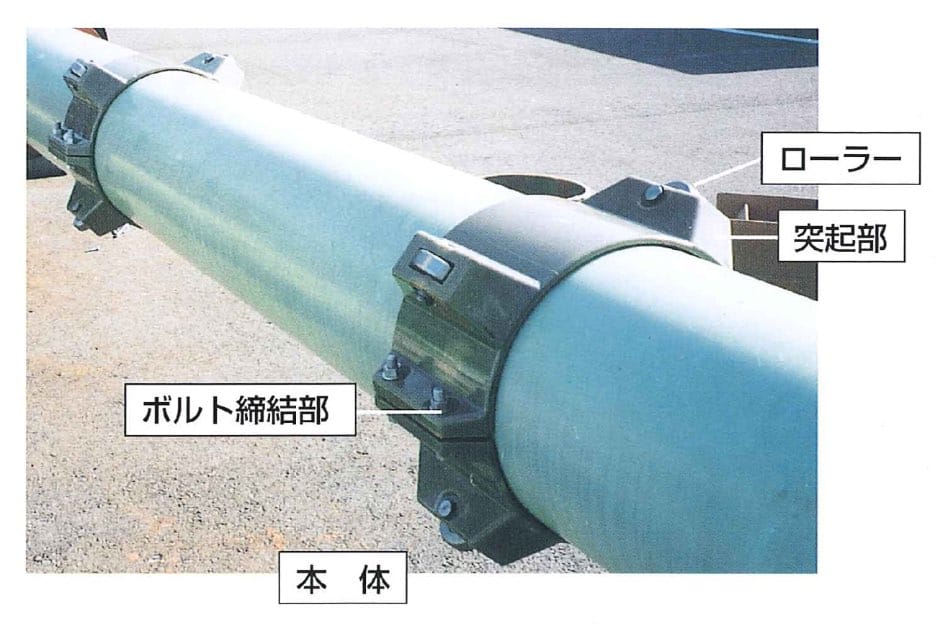

PIPE CARRYの構造写真

取付け方法

本管取付け部にゴム板を巻き付け、その上から本製品をボルトにより取付けてください。
なお取付けの際は、ボルト締め付けトルク量(技術資料参照)を違守してください。

※単位mm

本管
呼び径
製品
分割数
内径 肉厚 突起部
高さ
最大
外形
推進管
最小内径
重量※
(kg)
耐荷重
(kg)
D1 t h D2 B
400A 2分割 422.8 10 71.1 625.0 250 700 7.5 2400
500A 526.0 89.5 725.0 300 800 14.0 3100
600A 3分割 626.0 132.0 950.0 1100 18.0 3100
750A 784.0 213.0 1250.0 350 1350 26.8 6300

※1分割当たりの重量です。

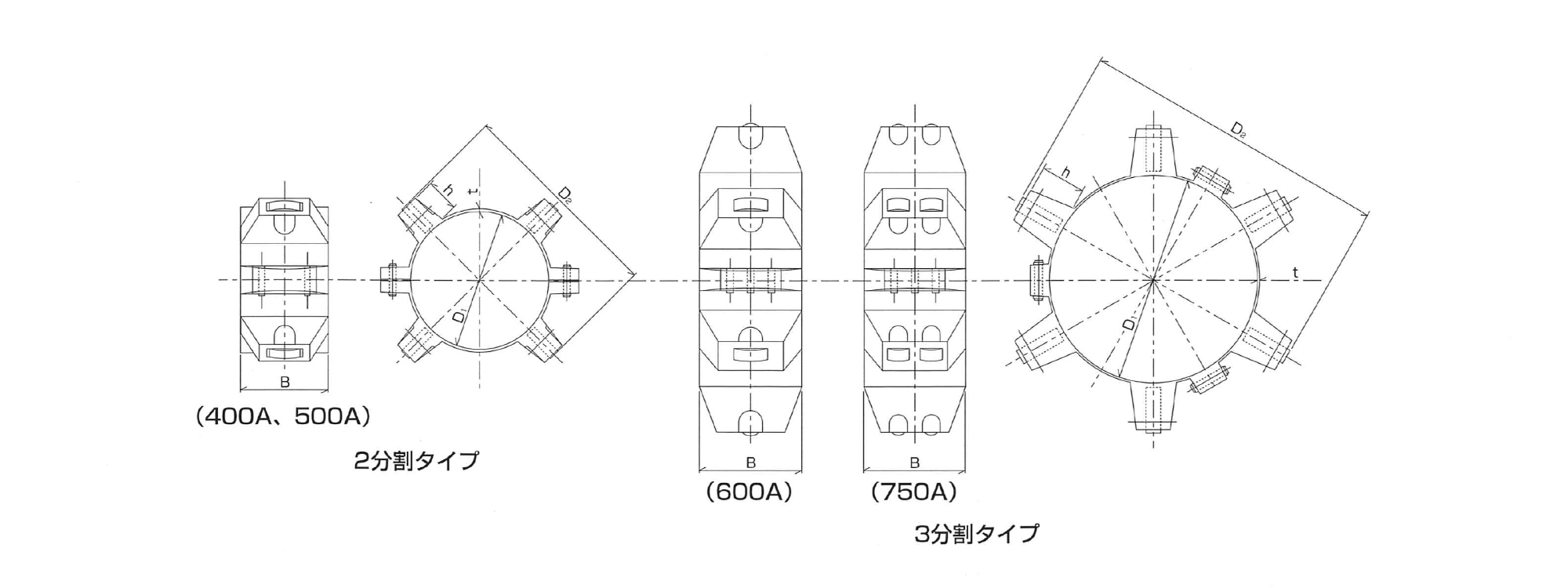

2分割タイプと3分割タイプの図解
